Котел Е-1,0/0,9 М-З (Э) - мазутный
Котел Е-1,0/0,9 Г-З (Э) - газовый,
Котел Е-1,0/0,9 Р-З (Э) - твёрдотопливный.
Паровые котлы Е-1,0/0,9 поставляются единым транспортабельным блоком в собранном виде, в обмуровке и обшивке со смонтированным вспомогательным оборудованием:
- Питательный насос GRUNDFOS ( Германия ) или LOWARA ( Италия )
- Вентилятор ВД-3,5
- Газовая горелка, возможна комплектация газовыми горелками плавного регулирования
- Автоматика микропроцессорная АЛЬФА - М - XXI век
- Отсечные газовые клапаны и датчики давления ( Германия )
- Трубопровод и арматура в пределах котла
- Контрольно измерительные приборы
- Лестница с площадкой
Применение надёжного вспомогательного оборудования позволяет гарантировать экономичную работу котлов Е-1,0/0,9 на всех режимах нагрузки, а также надёжность и безопасность при эксплуатации.

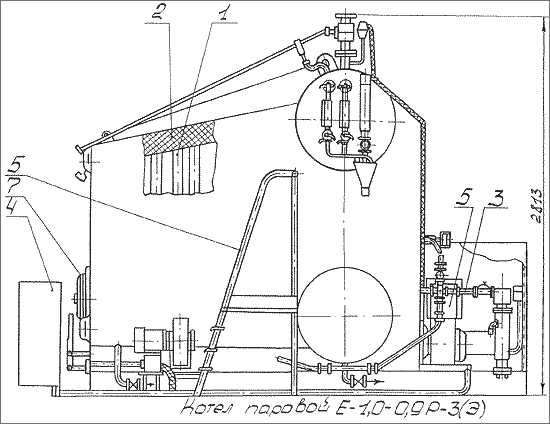

Рис. 1 - Схема котла Е-1,0/0,9Р
Котел паровой Е-1,0/0,9 Р состоит из следующих основных узлов: 1 - система трубная, 2 - натрубная теплоизоляция с каркасом и обшивкой, 3 - система питания, 4 - система управления, 5 - лестница с площадкой, 6 - тяговое устройство, 7 - топка

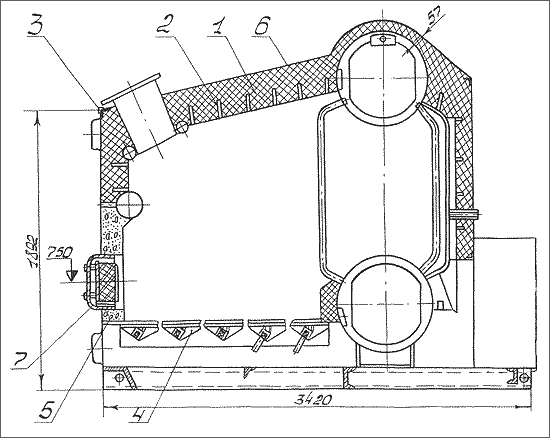

Рис. 2 - Система теплоизоляции котла Е-1,0/0,9Р
Система теплоизоляции: 1 - минераловатные маты, 2 - штыри, 3 - сварной каркас, 4 - колосники, 5 - огнеупорный бетон, 6 - наружная декоративная обшивка, 7 - дверка для шурования угля

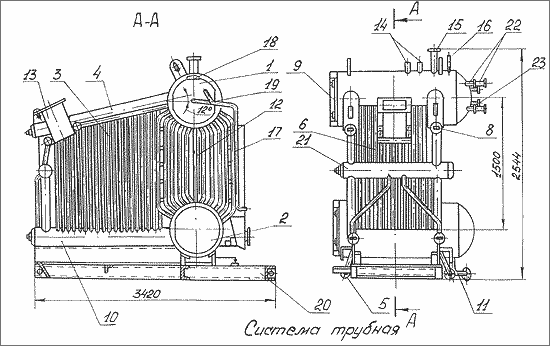

Рис. 3 - Состав трубной системы котла Е-1,0/0,9Р
Трубная система состоит из следующих узлов:
1 - верхний барабан, 2 - нижний барабан, 3 - боковые топочные экраны, 4 , 10 - коллекторы, 5 , 11 - продувочные штуцеры, 6 - потолочный экран, 7 - дверка для шурования угля, 8 - лючки для очистки и осмотра, 9 - люки барабанов, 12 - перегородка, 13 - короб, 14 - штуцера, 15 - главный пароотводящий штуцер, 16 - трубка крепления манометра, 17 - труба подвода питательной воды, 18 - сепарационное устройство, 19 - труба ввода питательной воды, 20 - рама,
21 - поперечный фронтовой коллектор, 22 - патрубки водоуказательной арматуры, 23 - уровнемерная колонка.
Технические характеристики котлов Е-1,0/0,9
| Показатель |
Котел Е-1,0/0,9М-З
(Э) |
Котел Е-1,0/0,9Г-З
(Э) |
Котел Е-1,0/0,9Р-З
(Э) |
| Номинальная паропроизводительность, т/ч не менее |
1,0 |
1,0 |
1,0 |
| Рабочее давление пара на выходе, МПа (кгс/см 2 ), не более |
0,8 (8,0) |
0,8 (8,0) |
0,8 (8,0) |
| Расчетное топливо |
Мазут |
Газ |
Уголь |
| Расчетный расход топлива, не более |
74,0 кг/ч |
83,5 м 3 /ч |
147 кг/ч |
КПД, % не менее
- позиционное регулирование
- плавное регулирование |
87,5
- |
89
91 |
75
- |
| Температура питательной воды (расчетная), °С |
50 |
50 |
50 |
| Установленная электрическая мощность, КВт |
6,0 |
6,0 |
6,0 |
| Масса котла, кг не более |
4300 |
4300 |
3800 |
| Габариты котла, м не более |
4.2x2.35x2.9 |
4.2x2.35x2.9 |
4.35x2.35x2.9 |
|
Комплектующее оборудование для котлов Е-1,0/0,9
Тип котла
|
Экономайзер
|
Вентилятор |
Дымосос |
Топочное устр. или тип горелки |
| Котел Е-1,0-0,9Р |
- |
ВД-2,7/3000 |
Д-3,5М/1500 |
Топка ручная |
| Котел Е-1,0-0,9Г |
ЭПС-7,5 |
ВД-2,7/3000 |
Д-3,5М/1500 |
ГГ-1 |
| Котел Е-1,0-0,9М |
ЭПС-7,5 |
- |
Д-3,5М/1500 |
форсунка
паровая |
| Котел Е-1,0-0,9ГМ |
ЭПС-7,5 |
ВД-2,7/3000 |
Д-3,5М/1500 |
РГМГ-1м |
Котел Е-1,0-0,9Г (Н)
|
ЭПС-7,5 |
- |
Д-3,5М/1500 |
G5/1-D |
Котел Е-1,0-0,9ГМ (Н)
|
ЭПС-7,5 |
- |
Д-3,5М/1500 |
GL5/1-D |
| Котел Е-1,0-0,9ГМ (Э) |
ЭПС-7,5 |
- |
Д-3,5М/1500 |
RGMS |
Котел Е-1,0-0,9М (Н)
|
ЭПС-7,5 |
- |
Д-3,5М/1500 |
РМГ-1м |
Котел Е-1,0-0,9М (Э)
|
ЭПС-7,5 |
- |
Д-3,5М/1500 |
M5Z |
|
По желанию заказчика можем скомплектовать котлы Е-1,0/0,9 водоподготовительными установками ВПУ-1,0 и ВПУ - 2,5
|
