Газомазутные горелки РГМГ-1, РГМГ-2, РГМГ-3
Газомазутные унифицированные горелки РГМГ-1; РГМГ-2; РГМГ-3 предназначены для раздельного сжигания природного газа низкого давления или мазута, а горелки РГМГ-1 п; РГМГ-2 п; РГМГ-З п - природного газа низкого давления, легкого жидкого топлива (дизельного, печного бытового) или мазута в топках котлов типа Е и КВ-ГМ соответствующей тепловой мощности.
На базе форсунок P-200м и P-300м с 2009 года выпускаются ротационные горелки РГМГм третьего поколения с улучшенными характеристиками по сравнению с ранее выпускаемыми горелками РГМГ-1; РГМГ- 1п ; РГМГ- 2 ; РГМГ- 2п; РГМГ- З; РГМГ-Зп. |
|

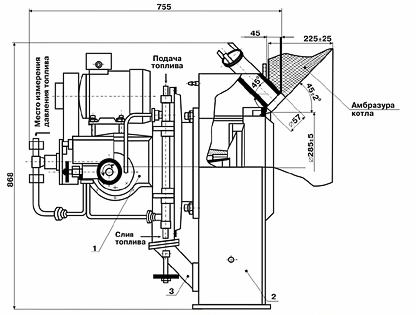

Общий вид горелки типа РГМГ
1. Ротационная форсунка 2. Газовоздушный короб (ГГ-1, ГГ-2, ГГ-3) 3. Патрубок первичного воздуха
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК РГМГ |
№ |
Наименование параметров |
РГМГ-1,
РГМГ-1п |
РГМГ-2,
РГМГ-2п |
РГМГ-3,
РГМГ-Зп |
1 |
Номинальная тепловая мощность, МВт |
1.1 +0.11 -0.05 |
2,2 +0.22 -0.11 |
3.5 +0.35 -0.17 |
2 |
Коэффициент рабочего регулирования, не менее
- при сжигании газа
- при сжигании жидкого топлива |
4 |
3 |
Номинальное давление жидкого топлива, (за блоком клапанов), кПа |
16±3,2 |
26±5,2 |
80±10 |
4 |
Номинальный расход жидкого топлива при Q с H =40,53 мДж/кг (9680 ккал/кг), кг/ч |
98 |
196 |
310 |
5 |
Кинематическая вязкость жидкого топлива перед горелкой мм 2 /сек, не более |
44 |
6 |
Номинальный расход природного газа при Q с H =33,3 МДж/м 3 (7960 ккал/м 3 ), м 3 /ч |
119 |
238 |
378 |
7 |
Номинальное давление газа перед горелкой, кПа |
1,22±0,24 |
3,15±0,63 |
2,5±0,3 |
8 |
Температура газа перед горелкой, °С |
От 10 до 40 |
9 |
Температура воздуха перед горелкой, °С |
От 0 до 40 |
10 |
Электродвигатель форсунки:
- потребляемая мощность, кВт, не более
-частота вращения (синхронная), мин -1
- номинальное напряжение питания, 3 фазы, 50 Гц, В |
1,5
3000
380
|
11 |
Номинальное напряжение питания электромагнитов привода заслонки и блока клапанов (50 Гц), В |
220 |
12 |
Габаритные размеры, мм, не более - длина х ширина х высота |
755x758x870 |
755x878x870 |
13 |
Масса, кг |
150 |
14 |
Топливо |
Мазут ГОСТ 10585-75;
Топливо печное бытовое TУ 38-101656-87;
Топливо дизельное ГОСТ 305-82; Газ природный ГОСТ 5542-87 |
Примечание: Значения параметров даны:
- при разрежении в топке котла 20±10 Па;
- при температуре воздуха 20°С |

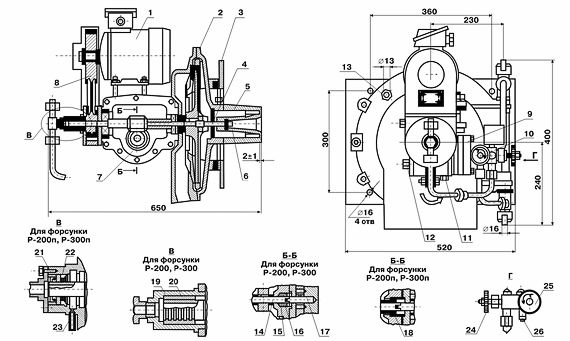

Форсунки ротационные Р-200, Р-200п, Р-300, Р-З00п
| 1. Электродвигатель; 2. Вентилятор; 3. Монтажная плита; 4. Вал форсунки; 5. Конфузор; 6. Распыливающий стакан; 7. Редуктор; 8. Ременная передача; 9. Насос; 10. Блок клапанов; 11 и 12. Пробки; 13. Штуцер; 14. Валик редуктора; 15. Набивка; 16. Зажимная гайка; 17. Валик насоса; 18. Манжета; 19. Корпус; 20. Втулка; 21. Манжета; 22. Кольца; 23. Трубка; 24. Регулятор давления; 25. Ручной регулятор подачи; 26. Винт регулировочный. |
Форсунка ротационная Р-200м и форсунка Р-300м (жидкотоппивная часть горелок РМГ-1 м; РМГ- 2 м; РМГ- З м; РГМГ-1 м ; РГМГ-2 м; РГМГ-З м) предназначены для сжигания мазута, печного, дизельного топлива в паровых и водогрейных котлах мощностью от 1 до 3,5 МВт.
3а счет оригинальных технических решений значительно улучшены показатели сжигания топлива, снижены весовые характеристики и габаритные размеры по сравнению с ранее выпускаемыми аналогами Р-200; Р-200п; Р-300 ; P-З00п и полностью взаимозаменяема с ними.
Форсунки Р-200м и Р-300м работают как в ручном, так и в автоматическом режиме , при этом форсунки адаптированы для любых систем автоматики.

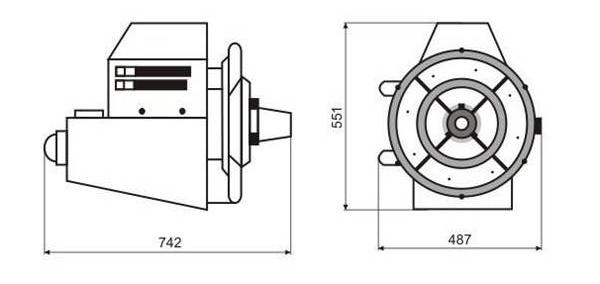

Форсунки ротационные Р-200м, Р-З00м |
|
|
 |
Форсунки Р-200м и Р-300м унифицируют модельный ряд горелочных устройств, совершенствует их конструкцию , повышает надежность в эксплуатации, снижает зависимость от вида топлива , расширяет возможн ость эксплуатации в различных режимах , повышает срок эксплуатации, упрощает ремонтные работы и снижает затраты на их произвожство, снижает затраты на электроэнергию. Предагаемые горелки РГМГ-1м ; РГМГ-2м; РГМГ-3м имеют оригинальное устройство плавного регулирования и адаптированы для любых систем автоматики отечественного и зарубежного производства.
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК РГМГ НА БАЗЕ ФОРСУНОК Р-200М, Р-300М |
| Наименование показателей |
РГМГ-1м |
РГМГ-2м |
РГМГ-3м |
| 1 |
Номинальная тепловая мощность горелки , МВ |
1,1 |
2,3 |
3,6 |
| 2 |
Коэффициент рабочего регулирования горелки, не менее |
4 |
| 3 |
Номинальное давление жидкого топлива, (за блоком клапанов), Мпа |
0,15 |
0,2 |
0,3 |
| 4 |
Номинальный расход жидкого топлива при Q CH=40,53 МДж/кг (9680 ккал/кг) , кг/ч |
98 |
196 |
310 |
| 5 |
Кинематическая вязкость жидкого топлива перед горелкой мм2/сек, не более |
44 |
| 6 |
Температура воздуха перед горелкой, 0С |
от 10 до 40 |
| 7 |
Электродвигатель форсунки :
- потребляемая мощность, кВт, не более
- частота вращения (синхронная). мин-1
- номинальное напряжение питания , 3 фазы, 50 ГЦ , В |
1,1 3000 380 |
| 8 |
Габаритные размеры, мм, не более
длина х ширина х высота |
742х487х551 |
| 9 |
Масса, кг |
50 |
| 10 |
Топливо |
Мазут ГОСТ10585-75
Топливо дизельное ГОСТ 305-82
Топливо печное бытовое ТУ 38-101656-87
|
| 11 |
Значения параметров даны :
- при разрежении в топке котла 20± 10 Па ;
- при температуре воздуха 200С
|
В комплект поставки горелок РГМГ-1 м; РГМГ-2м; РГМГ-Зм входят: форсунка Р-200м, Р-300м; горелка газовая ГГ- 1, ГГ- 2, ГГ- 3; патрубок, заглушка. Форсунки Р-200м и Р-300м могут поставляться отдельно взамен форсунок Р-200 , Р-200п , Р-300 , Р-300п.

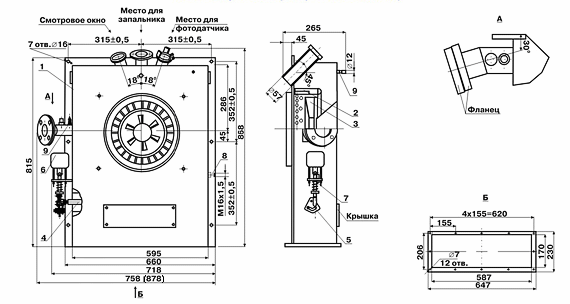

Газовоздушный короб (ГГ-1, ГГ-2, ГГ-3) |
| 1. Короб воздушный; 2. Коллектор газовый; 3. Завихритель; 4. Заслонка; 5. Сектор; 6. Электромагнит; 7. Винт регулировочный; 8. Штуцер; 9. Ниппель |
|
|

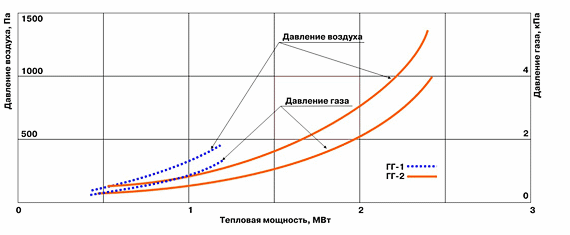

| Режимный график горелок РГМГ-1 и РГМГ-2 |

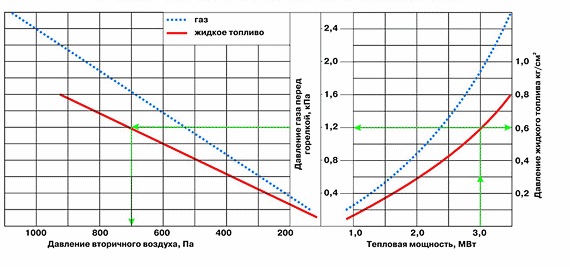

| Для установки ориентировочного соотношения "топливо-воздух" для различной тепловой мощности горелки РГМГ-3 можно воспользоваться номограммой "мощность-топливо-воздух". |
|
| Номограмма "мощность-топливо-воздух" для топок с разрежением |
|
|
|
|
|
|
