Экономайзеры чугунные

Экономайзеры чугунные


Экономайзеры чугунные

Экономайзер чугунный блочный, применяется в качестве хвостовых поверхностей нагрева паровых стационарных котлов типов ДЕ, КЕ и ДКВр и предназначен для нагрева питательной воды теплом уходящих дымовых газов.

Модификации

   Пример условного обозначения чугунных экономайзеров:
ЭБ1-300И(П) – экономайзерный блок с одной колонкой, площадью поверхности нагрева 300 м2 и газоимпульсной (И) или паровой (П) очисткой.
   Типоразмеры:
Экономайзер ЭБ 2-94 (Экономайзер ЭЧБ 2-94, Экономайзер ЭЧ 2-94);
Экономайзер ЭБ 2-142 (Экономайзер ЭЧБ 2-142, Экономайзер ЭЧ 2-142);
Экономайзер ЭБ 2-200 (Экономайзер ЭЧБ 2-200, Экономайзер ЭЧ 2-200);
Экономайзер ЭБ 2-236 (Экономайзер ЭЧБ 2-236, Экономайзер ЭЧ 2-236);
Экономайзер ЭБ 1-300 (Экономайзер ЭЧБ 1-300, Экономайзер ЭЧ 1-300);
Экономайзер ЭБ 1-330 (Экономайзер ЭЧБ 1-330, Экономайзер ЭЧ 1-330);
Экономайзер ЭБ 1-378 (Экономайзер ЭЧБ 1-378, Экономайзер ЭЧ 1-378);
Экономайзер ЭБ 1-646 (Экономайзер ЭЧБ 1-646, Экономайзер ЭЧ 1-646);
Экономайзер ЭБ 1-708 (Экономайзер ЭЧБ 1-708, Экономайзер ЭЧ 1-708);
Экономайзер ЭБ 1-808 (Экономайзер ЭЧБ 1-808, Экономайзер ЭЧ 1-808);

Экономайзер ЭБ

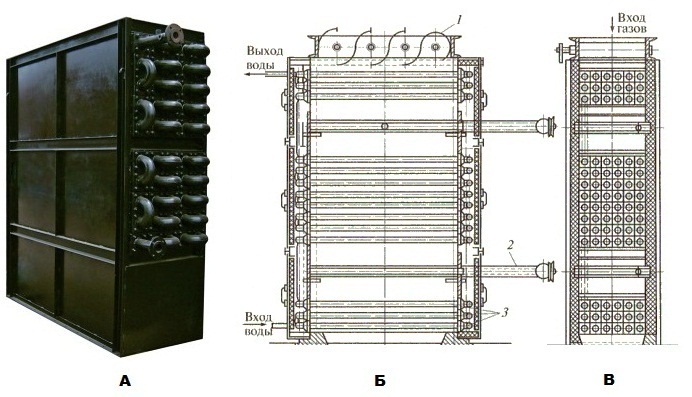

 Рис. 1.  Блочный одноколонковый чугунный водяной экономайзер.

А – общий вид; Б – продольный разрез; В – поперечный разрез;
1 – заслонка; 2 – обдувочное устройство; 3 – чугунные оребрённые трубы; 4 – газоход.

   В паровых котлах температура тепловоспринимающей стенки по всему агрегату почти одинакова и немного превышает температуру кипения. По мере повышения давления пара температура стенки повышается, что приводит к повышению температуры уходящих газов. Выпускать в атмосферу газы с такой высокой температурой нерационально. К устройствам, предназначенным решить эту проблему, относятся экономайзеры.
   Экономайзеры чугунные блочные применяется в качестве хвостовых поверхностей нагрева паровых стационарных котлов типов ДЕ, КЕ и ДКВР.
   Экономайзеры устанавливаются индивидуально на котел или на группу котлов низкого давления (до 2,4 МПа) и малой мощности и могут отключаться от котлов как по газовому, так и по водяному тракту.

Труба экономайзерная

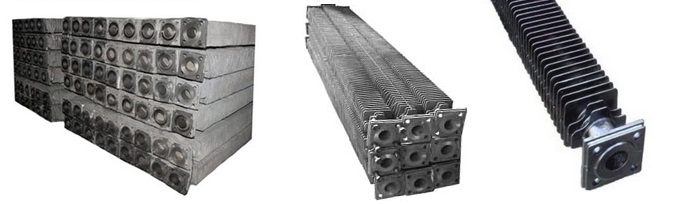

 Рис. 2. Труба ребристая

Экономайзеры данного типа выполняют из чугунных ребристых труб с фланцами, которые соединяют между собой с помощью чугунных калачей (дуг). Длина оребрённых чугунных труб экономайзера составляет 2 или 3 м, диаметр труб — 76х8 мм, присоединительный фланец квадратный размером 150 х 150 мм. Полная площадь поверхности нагрева трубы, составляет соответственно 2,95; 4,49 м2.


Рис. 3. Детали чугунного водяного экономайзера.
А – ребристая труба; Б – соединение труб с помощью калача (дуги).


Дуга

           Рис. 4. Соединительная дуга.                            Рис. 5.  Болт для крепления дуги.


Число труб в пакете в горизонтальной плоскости определяется исходя из скорости продуктов сгорания, обычно в диапазоне 6—9 м/с; число горизонтальных рядов определяется потребной общей поверхностью нагрева.
Вода движется последовательно по всем трубам снизу вверх, а продукты сгорания проходят через зазоры между ребрами труб сверху вниз. При такой схеме движения воды (подъёмном), обеспечивается лучшее удаление воздушных пузырьков. Для удаления возможных отложений, наружные поверхности экономайзеров периодически при помощи обдувочных аппаратов подвергают обдувке паром (П) или сжатым воздухом (газоимпульсная (И) очистка).

Экономайзер ЭБ

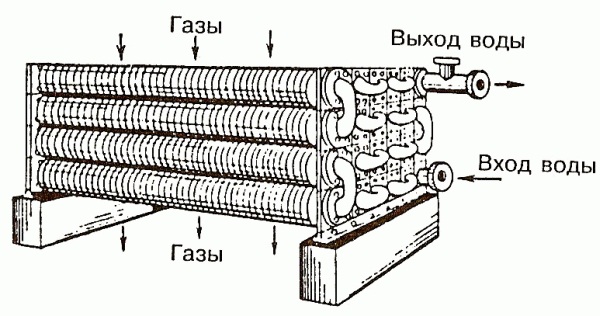

Рис. 6. Движение воды и продуктов сгорание в экономайзере.


Для обеспечения надежной эксплуатации на входе и выходе устанавливают необходимую арматуру — предохранительные клапаны и запорные вентили, термометры, манометр, спускной вентиль, обратный клапан, а в верхней точке экономайзера — вантузы для удаления воздуха.

Схема экономайзера

Рис. 7. Схема включения чугунного экономайзера.

1 – барабан котла; 2 – запорный вентиль; 3 – обратный клапан; 4 – вентиль на сгонной линии; 5 – предохранительный клапан; 6 – вентиль воздушника; 7 – чугунный водяной экономайзер; 8 – дренажный вентиль.

Чугунные экономайзеры поставляют или в виде отдельных деталей со сборкой на месте монтажа, или в виде транспортабельных блоков в облегченной обмуровке с металлической обшивкой.
Экономайзеры ЭБ 2-94И(П) – ЭБ 2-236И(П) поставляются одним блоком, ЭБ 1-300И(П) и ЭБ 1-330И(П) – двумя блоками, ЭБ 1-646И(П) и ЭБ 1-808И(П) – тремя блоками.
Достоинство чугунных экономайзеров: применение чугуна в поверхностях нагрева и соединительных деталях значительно увеличивает срок службы из-за устойчивости его против коррозии, как по внутренней, так и по внешней поверхности.

Характеристика чугунных экономайзеров И(П)
Параметры
Тип экономайзера
Экономайзер ЭБ 2-94
Экономайзер ЭБ 2-142
Экономайзер ЭБ 2-200
Экономайзер ЭБ 2-236
Экономайзер ЭБ 1-300
Экономайзер ЭБ 1-330
Экономайзер ЭБ 1-646
Экономайзер ЭБ 1-808
Поверхность нагрева, м2
94,4
141,6
201,6
236,0
302,4
330,4
646,0
808,0
Число колонок
2
2
2
2
1
1
1
1
Длина экономайзерной трубы, м
2
2
2
2
2
2
3
3
t воды, мин. oС вх./вых.
100/140
100/140
100/140
100/140
100/140
100/140
100/170
100/160
Номинальный расход воды, т/ч
4,4
7,15
7,15
11,0
11,0
17,6
27,5
27,5
Масса, кг
4000
5290
7200
8250
10650
11420
19750
24700
Импульсная камера
Диаметр, мм
159
159
159
159
219
219
219
219
Кол-во
2
2
2
2
2
2
2
2
Тип короба (рекомендуемый)
Топливо – газ, мазут
01
02
03
03
07
07
-
10
Топливо – каменный уголь
04
05
06
06
08
08
09 / 10
-
Габариты (без импульсной камеры и короба)
Длина, мм
2530
2530
2530
2530
2530
2530
3530
3530
Ширина, мм
870
1180
1485
1785
1178
1328
1620
1620
Высота, мм
1970
1970
1970
1970
3675
3525
3518
4135
Рекомендуемые типы котлов
КЕВ-2,5-14; КЕ-2,5-14; ДКВр-2,5-13; ДЕ-4-14; ДЕВ-4-14.
КЕВ-4-14; УСШ-2,5-14СП; КЕ-4-14; ДКВр-4-13;
ДЕ-6,5-14; ДЕВ-6,5-14
ДЕ-10-14(24); КЕВ-6,5-14; КЕ-6,5-14(24);
ДКВр-6,5-13(23); ДЕВ-10-14
ДЕ-10-14(24); КЕВ-6,5-14; КЕ-6,5-14(24);
ДКВр-6,5-13(23); ДЕВ-10-14
КЕВ-10-14; ДКВр-10-13(23);
КЕ-10-14(24); ДЕ-16-14(24)
КЕВ-10-14; ДКВр-10-13(23); КЕ-10-14(24);ДЕ-16-14(24)



Монтаж экономайзера. Блочный экономайзер поставляется собранным в отдельные транспортабельные блоки. Монтаж экономайзера сводится к установке его на фундамент, соединению отдельных блоков между собой калачами, сварке каркасов, изготовлению и установке подводящего газового короба с взрывными предохранительными клапанами, подключению его к питательным трубопроводам котла. Монтаж системы очистки – в соответствии с проектом котельной и паспортом. Для обеспечения газоплотности между экономайзером и фундаментом должен прокладываться листовой или шнуровой асбест. Крепление к фундаменту выполняется приваркой нижней рамы экономайзера к закладным элементам. Верхний газовый короб приваривается к экономайзеру сплошным швом. У двухколонковых экономайзеров перегородки экономайзера и газового короба должны быть сварены между собой. После окончания монтажа – подвергнуть экономайзер гидравлическому испытанию.

Техническое обслуживание. Обслуживание экономайзера производится машинистом котла. Поверхность нагрева экономайзера необходимо периодически очищать. Систему очистки рекомендуется использовать один раз в смену.

Расчетный срок службы – 15 лет.
