Экономайзеры стальные

Экономайзеры стальные


Экономайзеры стальные

Экономайзеры стальные БВЭС применяются для использования тепла уходящих газов серийно выпускаемых котлов типа Е (КЕ), Е (ДЕ) и ДКВр. Размеры хвостовых поверхностей нагрева для того или иного котла определяются величинами температуры уходящих газов, рассчитанными при оптимальных значениях скоростей газов и оптимальных разностях температур на холодном конце экономайзера. Величина экономически выгодных скоростей газов находится в пределах 6-8 м/с. Величина скорости газов для многозольных топлив должна быть не ниже 9-10 м/с из-за опасности заноса золой хвостовой поверхности нагрева. Стальные экономайзеры можно разделить на: гладкотрубные; ребристые; плавниковые и мембранные.

С целью интенсификации теплоотдачи и повышения компактности к гладкотрубным стальным змеевиковым экономайзерам приваривают плавники. Это повышает тепловосприятие. Объем, занимаемый поверхностью нагрева с прямоугольными плавниками, меньше объема гладкотрубной на 25 – 30 % при одинаковом расходе энергии на тягу.

Трубы экономайзера укреплены на стойках, которые устанавливают на опорные балки коробчатой формы. Опорные балки крепят к каркасу. Балки изолируют, а иногда и охлаждают воздухом, путем присоединения их к дутьевому вентилятору (вентилятор ВДН, ВД). Как правило, трубы экономайзера располагают в шахматном порядке (лучший коэффициент теплоотдачи и меньший износ, чем при коридорном расположении).

По ходу газов экономайзер разбивается на пакеты высотой 1 – 1,5 м. Разрывы между пакетами в пределах 550 – 600 мм, а между воздухоподогревателем – не менее 800 мм. Это улучшает условия ремонта, хотя и требует значительного увеличения высоты конвективной шахты. Трубы к коллектору в современных конструкциях присоединяют сваркой через промежуточные штуцера, которые также приваривают к коллектору. В котлостроении явно выражена тенденция к постепенному уменьшению диаметров труб водяных экономайзеров котлов. Вначале для изготовления змеевиков применяли трубы с наружным диаметром 60 и 51 мм. Затем перешли на трубы 38 мм, и, наконец, в последнее время – на трубы 32 мм. В настоящее время предусматривают конструктивные и технологические меры для перехода к трубам диаметрами 28 и 25 мм.  С уменьшением диаметра труб водяных экономайзеров интенсифицируется теплопередача, уменьшаются загрязнения поверхностей нагрева золой и увеличивается поверхность нагрева, размещаемая в единице объема.

Например, при переходе от труб диаметром 38 мм на трубы диаметром 28 мм занимаемый поверхностью нагрева объем может быть уменьшен до 40 %.

При коридорном расположении труб они подвергаются значительно большим загрязнениям, чем при шахматном расположении. Кроме того, при равных условиях увеличиваются на 25 % габариты поверхности и вес металла.  Поэтому для хвостовых поверхностей не следует располагать пучки труб в коридорном порядке.

Трубы в пакете экономайзера котла располагают как можно плотнее. По технологическим условиям изготовления змеевиков радиус гиба труб не может быть существенно меньше двух диаметров, поэтому минимальный шаг в продольном направлении S>=60 мм. Уменьшение отношения s/d до 1,0 - 1,5 может быть достигнуто применением многорядных змеевиков (рис. 1).

Схема БВЭС

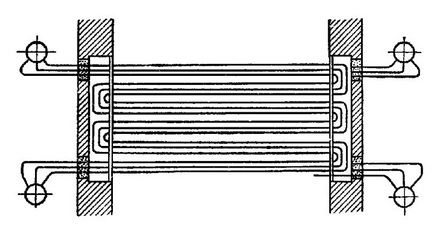

Рис. 1. Схема расположения змеевиков в стальном экономайзере котла

Уменьшение отношения S/d до 1 уменьшает габариты в 2,5 раза, а поверхность нагрева в 1,3 раза. Коэффициент загрязнения при этом уменьшается в 4 раза за счет самообдувки.

Стальные экономайзеры БВЭС-I-2, БВЭС-II-2, БВЭС-III-2, БВЭС-IV-1, БВЭС-V-1  состоят из труб, согнутых в виде змеевиков, ввальцованных или вваренных в коллекторы круглого и квадратного сечений. Стальные экономайзеры должны иметь возможность отключаться от котла как по водяной, так и по газовой стороне, для чего у них обязательно делают обводной трубопровод питания и обводной газоход помимо экономайзера. На питательном трубопроводе как перед барабаном, так и перед входным коллектором стального экономайзера устанавливают запорные вентили и обратные клапаны.

Экономайзер стальной БВЭС

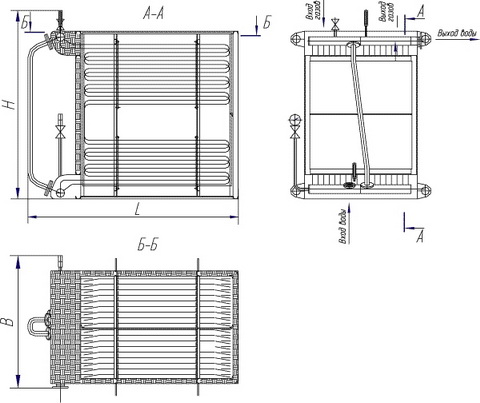

Рис. 2. Стальной экономайзер БВЭС-I-2, БВЭС-II-2, БВЭС-III-2

Экономайзер стальной БВЭС 4-5

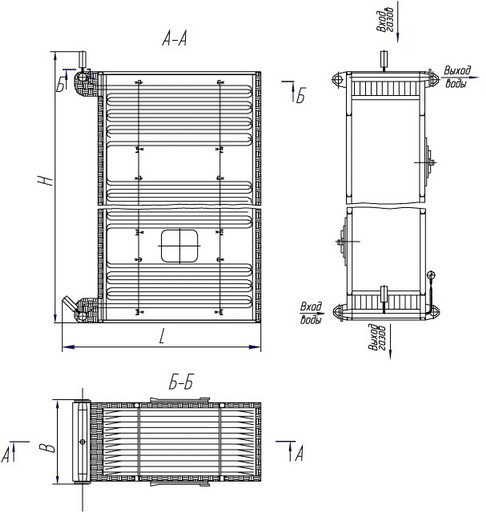

Рис. 3. Стальной экономайзер БВЭС-IV-1, БВЭС-V-1

Технические характеристики

Наименование
Площадь поверхности нагрева, м2
Предельное давление воды МПа, кгс/см2
t среды, °С вх.
Габариты (LxBxH), мм
Масса, кг
Экономайзер ЭПС 7,35
7,5
1,5 (15)
100(133)
1500x500x1540
570
Экономайзер БВЭС 1-2
28
1.5 (15)
100
2610x780x2112
1470
Экономайзер БВЭС II-2
57
1,5 (15)
100
2610x1210x2112
2420
Экономайзер БВЭС III-2
85
1,5 (15)
100
2610x1625x2112
3230
Экономайзер БВЭС IV-1
113
2,5 (25)
100
2350x1400x4200
4317
Экономайзер БВЭС V-1
239
2,5 (25)
100
2350x2100x4800
8222





           Скачать прайс-лист      |       Оформить заказ
