| Горелочные устройства для котлов Е-1,0-0,9 |
|
| |
|
|
Горелочные устройства для котлов Е-1,0-0,9
Горелочное устройство на базе горелки Г-1.0к предназначено для сжигания природного газа в двухбарабанных водотрубных котлах Е -1.0-0.9Г-3. |

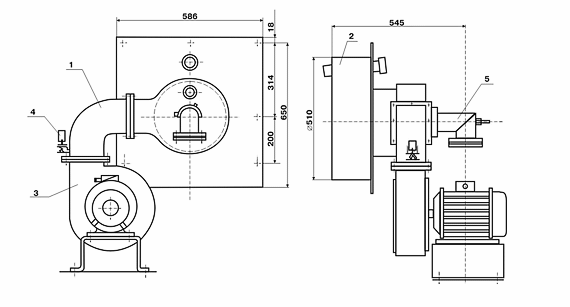

Горелочное устройство для котла Е -1.0-0.9Г-3 |
 |
1. Воздуховод; 2. Устройство воздухоприемное; 3. Вентилятор ВД-2.7; 4. Электромагнит; 5. Горелка Г-1.0к |
|
|

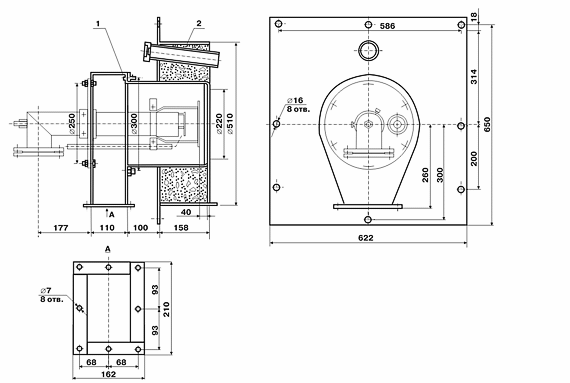

| Устройство воздухоприемное |
 |
1. Короб воздуховода;
2. Переходник со смесителем
Устройство воздухоприемное к горелке Г-1.0 и Г-1.0к является составной частью горелоч-ного блока котла Е-1-0.9Г-3. Оно состоит из короба и переходника со смесителем. |
|
Габаритные размеры, мм |
|
|
длина |
622 |
|
ширина |
416 |
|
высота |
650 |
|
Масса, кг
|
60 |
|
|
|
| Горелка газовая Г-1.0к. |
 |
1. Труба центральная; 2. Запальное устройство; 3. Электрод зажигания; 4. Насадок; 5. Смеситель; 6. Гляделка; 7. Фланец установочный; 8. Фланец присоединительный;
Допускается угольник с прокладкой и фланцем присоединительным устанавливать повернутым на 90°
* Характеристики горелки приведены в таблице ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК Г-1.0к и Г-1.0 |
|
|

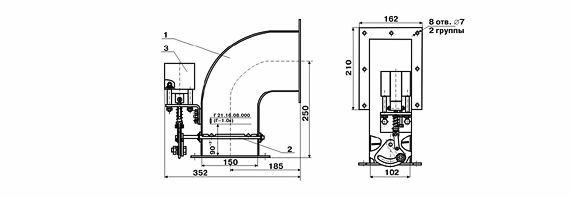

| Воздуховод |
 |
1. Патрубок; 2. Шибер; 3. Электромагнит
Воздуховод является составной частью горелочного блока котла Е-1-0.9Г-3. Он состоит из патрубка, шибера и электромагнита. |
|
|

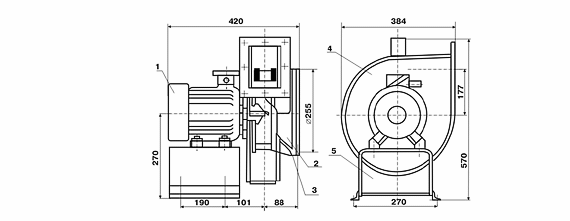

| Вентилятор ВД-2.7 |
 |
Вентилятор предназначен для подачи чистого воздуха с температурой до 30° С в котельные установки малой мощности, производительностью до 1 т/пара в час.
* Завод выпускает вентиляторы правого вращения |
|
|
| № |
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ВЕНТИЛЯТОР ВД-2.7 |
|
Наименование показателей |
ВД-2.7пр |
| 1 |
Производительность всасывания, м3/ч |
1100±22 |
| 2 |
Полное давление, Па |
1500±75 |
| 3 |
Диаметр рабочего колеса, м, не более |
0.270 |
| 4 |
Частота вращения (синхронная), об./мин |
3000 |
| 5 |
Максимальный коэффициент полезного действия, %, не менее |
65 |
| 6 |
Масса с двигателем, кг, не более |
40 |
| 7 |
Установленный срок службы до капитального ремонта, лет, не менее |
6 |
| 8 |
Полный срок службы, лет, не менее |
20 |
| 9 |
Установленная безотказная наработка, ч, не менее
|
8000 |
|
|
|

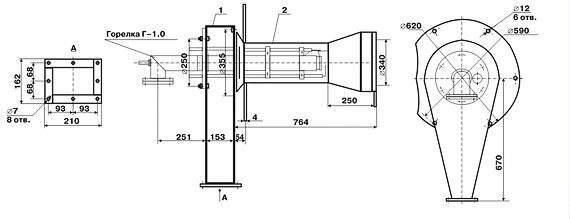

| Устройство воздухоприемное к горелке Г-1.0 |
 |
| Устройство воздухоприемное к горелке Г-1.0 является составной частью горелочного блока котла МЗК -7АГ2. Оно состоит из короба и смесителя. |
|
Габаритные размеры, мм |
|
|
длина |
980 |
|
ширина |
620 |
|
высота |
950 |
|
Масса, кг
|
60 |
|
|
|

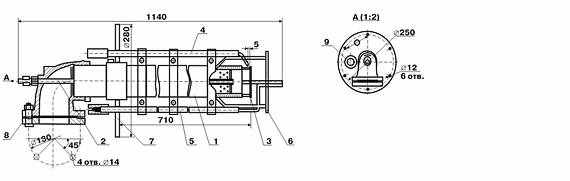

| Газовая горелка Г-1.0 |
|
1. Труба центральная; 2. Труба запальника; 3. Насадок; 4. Электрод зажигания; 5. Электрод для контроля пламени; 6. Смеситель; 7. Фланец установочный; 8. Фланец присоединительный; 9. Гляделка
Газовая горелка Г-1.0 предназначена для сжигания природного газа в вертикальных водотрубных котлах типа Е-1.0-0.9ГН-2 и входит в состав горелочного блока котла Е-1.0-0.9ГН-2 (МЗК -7АГ2).
Допускается угольник с прокладкой и фланцем присоединительным устанавливать повернутым на 90°
|
|
|
| № |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК Г-1.0к и Г-1.0 |
Норма |
|
Наименование показателей |
Горелка Г-1.0к |
Горелка Г-1.0 |
| 1 |
Номинальная тепловая мощность , МВт |
0,93 |
| 2 |
Номинальное давление газа перед горелкой, Па |
850±150 |
| 3 |
Расход газа при номинальной нагрузке, м3 /ч |
100 |
| 4 |
Номинальное давление воздуха перед горелкой, Па |
800±200 |
| 5 |
Коэффициент регулирования горелки, не менее |
3 |
| 6 |
Минимальный коэффициент избытка воздуха , не более |
1,05 |
| 7 |
Номинальное разрешение в топке, Па |
20±20 |
| 8 |
Температура воздуха перед горелкой, °С |
0-30 |
| 9 |
Температура воздуха перед горелкой, °С |
25±13 |
25±15 |
| 10 |
Топливо - природный газ с низшей теплотой сгорания 32-39,0 МДж/м3 и числом Воббе 38-53,0 МДж/м3 |
| 11 |
Габаритные размеры, мм длина х ширина х высота |
590x280x280 |
1140x280x280 |
| 12 |
Масса, кг |
15 |
24 |
|
|
|
|
|
|
|
| |
|
|
|
