Горелки газовые ГГ-1, ГГ-2, ГГ-3

Горелки газовые ГГ-1, ГГ-2, ГГ-3


Горелки газовые ГГ-1, ГГ-2, ГГ-3
Горелки газовые типа ГГ предназначены для сжигания газообразного топлива в топках паровых и водогрейных котлов:

  • ГГ-1, ГГ-2 для сжигания природного газа в топках паровых котлов типа Е-1-9 Г, Е-1,6-9ГМН,Е-2,5-9ГМ
  • ГГ-3 для сжигания природного газа в топочных камерах паровых и водогрейных котлов мощностью до 3МВт

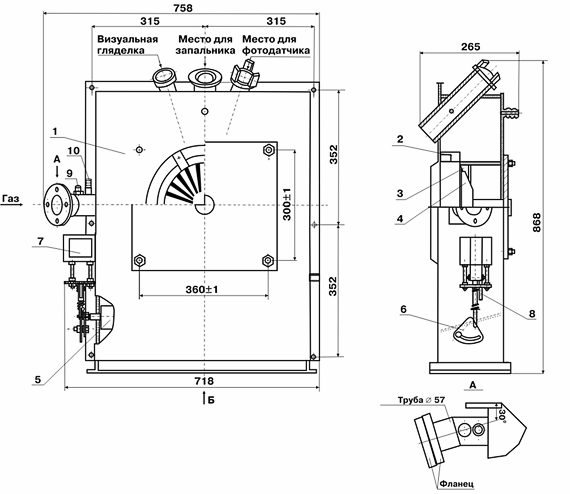

Общий вид горелок ГГ-1, ГГ-2

*Вид Б см. на рисунке ГГ-3

1. Короб воздушный; 2. Коллектор газовый; 3. Завихритель; 4. Конфузор; 5. Шибер; 6. Сектор; 7. Электромагнит; 8. Винт регулировочный; 9.Штуцер; 10. Ниппель

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ГОРЕЛОК ГГ-1, ГГ-2
Наименование показателей ГГ-1 ГГ-2
1 Номинальная тепловая мощность горелки, МВт
1.1+0.11-0.055
2.2+0.22-0.11
2 Коэффициент рабочего регулирования горелки, не менее

3

3 Номинальное давление газа перед горелкой, кПа
1,22±0,24
3,15±0,63
4 Номинальная температура воздуха перед горелкой, °С
20±20
5 Температура газа перед горелкой, °С
0-40
6 Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более (на газе)
1,05
7 Номинальный расход топлива: газа, м3
-
-
8 Масса, кг, не более
60
9 Топливо - природный газ с низшей теплотой сгорания 32-39,0 МДж/м3 и числом Воббе 38-53,0 МДж/м3
10 Потребляемая мощность электродвигателя, КВт, не более
2,0
11 Номинальное напряжение питания, В
3N-380

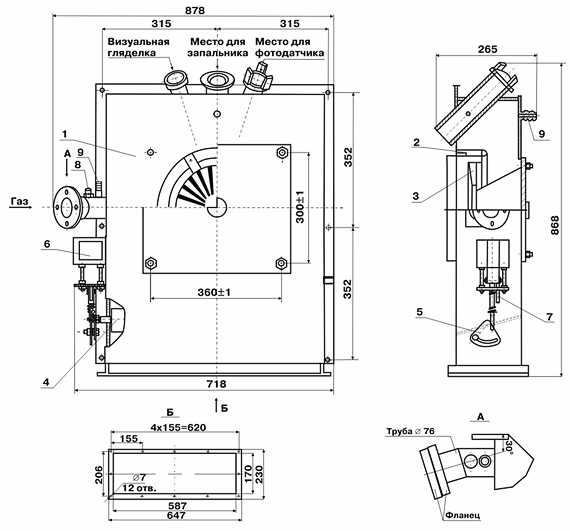

Общий вид горелки ГГ-3

1. Короб воздушный; 2. Коллектор газовый; 3. Завихритель; 4. Заслонка; 5. Сектор; 6. Электромагнит; 7. Винт регулировочный; 8. Штуцер; 9. Ниппель
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ГОРЕЛОК ГГ-3
Наименование показателей ГГ-3
1 Номинальная тепловая мощность горелки, МВт
3,49+0.35-0.17
2 Коэффициент рабочего регулирования горелки, не менее



3 Номинальное давление газа перед горелкой, кПа
2,7±0,54
4 Номинальная температура воздуха перед горелкой, °С
20±20
5 Температура газа перед горелкой, °С
0-40
6 Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более (на газе)
1,05
7 Номинальный расход топлива: газа, м3
351
8 Масса, кг, не более
150
9 Топливо - природный газ с низшей теплотой сгорания 32-39,0 МДж/м3 и числом Воббе 38-53,0 МДж/м3
10 Потребляемая мощность электродвигателя, КВт, не более
2,0
11 Номинальное напряжение питания, В
3N-380

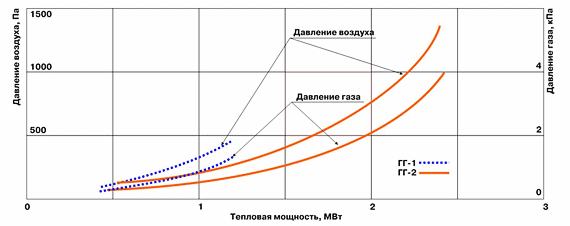

Режимный график горелок ГГ-1 и ГГ-2

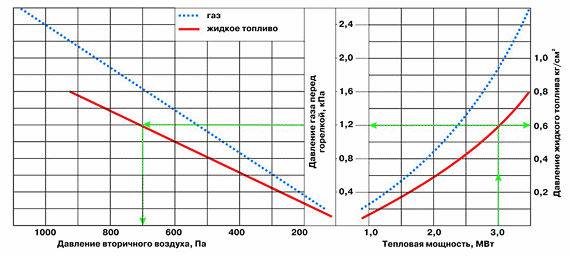

Номограмма "мощность-топливо-воздух" для топок с разрежением
