Горелки газомазутные ГМГм и ГМГмс
Горелки ГМГ и ГМГмс предназначены для раздельного сжигания жидкого и газообразного топлива в топках котлов типа ДКВр. Допускается использование горелок для сжигания более легких сортов жидкого топлива. Горючий газ с теплотой сгорания, отличной от Q р H =35400 кДж/м 3 , допускается сжигать после пересчета и реконструкции газораспределительных насадок горелки. Характеристики работы горелки на газе будут зависеть от теплоты сгорания Q р H и плотности газа при рабочей температуре. Типоразмеры:
Горелка ГМГ-1,5 м / Горелка ГМГ-1,5 мс
Горелка ГМГ-2 м / Горелка ГМГ-2 мс;
Горелка ГМГ-4 м / Горелка ГМГ-4 мс;
Горелка ГМГ-5 м / Горелка ГМГ-5 мс.
Индекс "с" означает работу горелки на газе среднего давления.
|
|
| 1. Корпус; 2. Форсунка паромеханическая; 3. Завихритель вторичного воздуха; 4. Завихритель первичного воздуха; 5. Плита монтажная ; 6. Заглушка |
|
|
| № |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК ГМГм и ГМГмс |
| Наименование параметров |
Нормы |
|
ГМГ-1,5м / ГМГ-1,5 мс |
ГМГ-2 м / ГМГ-2 мс |
ГМГ-4 м / ГМГ-4 мс |
ГМГ-5 м / ГМГ-5 мс |
| 1 |
Номинальная тепловая мощность горелки, МВт |
1.57+0.16-0.08 |
2.23+0.28-0.12 |
4,65+0.47-0.43 |
5.82+0.58-0.29 |
| 2 |
Коэффициент рабочего регулирования горелки, не менее |
4 |
5 |
| 3 |
Аэродинамическое сопротивление горелки при номинальной мощности, Па, не менее |
900 |
1200 |
| 4 |
Вязкость мазута перед горелкой, м2/с, не более |
16x106 |
| 5 |
Номинальное давление мазута перед горелкой, МПа |
1,25±0,25 |
1,6±0,32 |
2±0,4 |
| 6 |
Номинальное давление газа перед горелкой, Па |
3800±760 |
5000±1000 |
3600±720 |
3800±760 |
|
для ГМГмс 25000±5000 |
| 7 |
Длина факела при номинальной нагрузке на мазуте, м, не более |
1,6 |
1,6 |
2,2 |
2,5 |
2,3 |
| 8 |
Номинальное давление распыливающего пара перед горелкой, МПа |
0,1-0,15 |
0,1-0,2 |
| 9 |
Номинальный расход мазута при Q=40,38 МДж/кг (9650 ккал/кг), кг/ч |
160 |
210 |
420 |
520 |
| 10 |
Номинальный расход газа при Q=35,4 МДж/кг (8500 ккал/м3), м3/ч |
180 |
235 |
470 |
590 |
| 11 |
Масса горелки, кг |
70 |
120 |
|
|
|
| ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ГОРЕЛОК ГМГм И ГМГмс |
| Тип горелки |
D1 |
D2 |
D3 |
D4 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
М |
h2 |
| ГМГ-1,5 м/ ГМГ-1,5 мс |
244 |
108 |
276 |
141 |
951 |
264 |
240 |
309 |
500 |
37 |
180 |
250 |
| ГМГ-2 м/ ГМГ-2 мс |
267 |
108 |
276 |
141 |
951 |
264 |
240 |
312 |
500 |
36 |
180 |
250 |
| ГМГ-4 м/ ГМГ-4 мс |
374 |
159 |
375 |
205 |
1188 |
375 |
318 |
428 |
600 |
52 |
235 |
360 |
| ГМГ-5 м/ ГМГ-5 мс |
374 |
159 |
375 |
205 |
1188 |
375 |
318 |
428 |
600 |
52 |
235 |
360 |
|
|
|

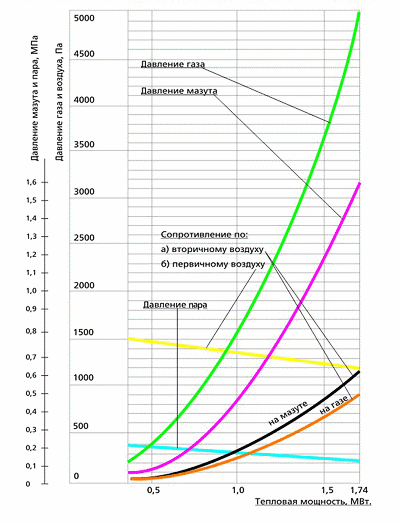

| Режимный график горелки ГМГ-1,5м. |
 |
|
|

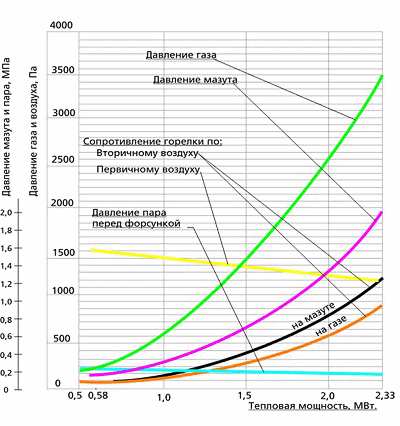

| Режимный график горелки ГМГ-2м. |
 |
|

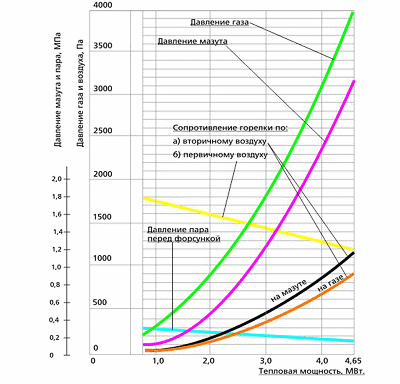

| Режимный график горелки ГМГ-4м. |
 |
|

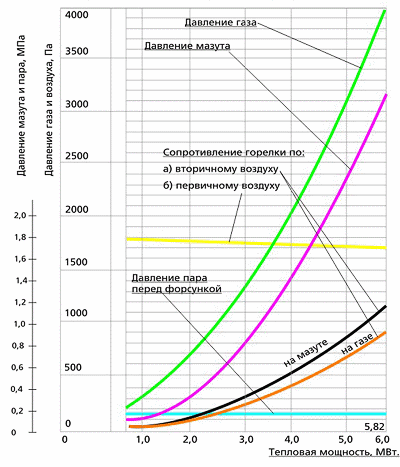

| Режимный график горелки ГМГ-5м. |
 |
|
|
|
|
|
|
Кривые построены для:
мазута - Q р H =40530 кДж/кг при плотности 1,015 г/см 3 , температуре 20°С по ГОСТ 10585-75;
газа - Q р H =35400 кДж/м 3 ; температура газа и воздуха 30°С |
|
|

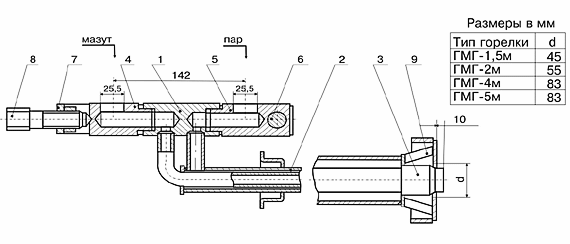

Форсунка паромеханическая и ее установка в устье
лопаточного завихрителя первичного воздуха |
 |
| . Корпус; 2. Ствол; 3. Головка распыливающая; 4. Штуцер топливный; 5. Штуцер паровой; 6. Ось; 7. Скоба; 8. Винт зажимной; 9. Завихритель первичного воздуха |
|
|

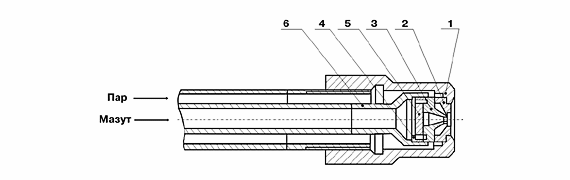

| Головка распыливающая |
 |
| 1. Гайка накидная; 2. Завихритель паровой; 3. Завихритель топливный; 4. Прокладка; 5. Шайба распределительная; 6. Втулка |
|
|
|
|
| |
|
|
|
