Котлы с естественной циркуляцией ДЕ с D-образной топкой, полностью экранированной предназначены для получения насыщенного пара.

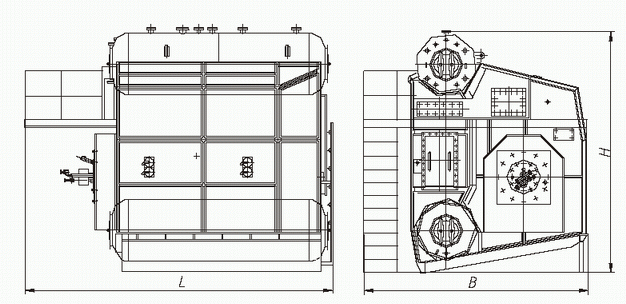

Рис. 1 Паровой котел ДЕ - схема

Паровые водотрубные котлы серии "ДЕ" предназначены для выработки насыщенного пара , используемого для технологических и отопительных нужд.

Модельный ряд котлов рассчитан для работы на газе, мазуте (сырой нефти), дизельном топливе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛОВ ДЕ

Заводское
обозначение
Вид
топл.
Паро-
произв.
т/ч
Давл.
пара,
МПа
t пара,
°С
КПД,%
газ/мазут
Размер
Д/Ш/В
Масса,
кг
Котел ДЕ-1,0-14 Г газ 1 1,3(13) 194 93 2690
2450
2645
6000
Котел ДЕ-1-14 ГМ газ,
мазут
1 1,3(13) 194 93/88,6 3020
24500
2645
6105
Котел ДЕ-4-14 ГМО газ,
мазут
4 1,3(13) 194 92,13/89,93 4195
3980
5050
12506
Котел ДЕ-6,5-14 ГМО газ,
мазут
6,5 1,3(13) 194 92,23/89,83 4800
3980
5050
13908
Котел ДЕ-10-14 ГМО газ,
мазут
10 1,3(13) 194 93,24/91,3 6530
3980
5050
17681
Котел ДЕ-10-14-225 ГМО газ,
мазут
10 1,3(13) 225 91,92/90,89 6530
3980
5050
18581
Котел ДЕ-10-24 ГМО газ,
мазут
10 2,3(23) 221 93,24/91,3 6573
3980
5050
20254
Котел ДЕ-10-24-250 ГМО газ,
мазут
10 2,3(23)
250
91,92/90,89 6573
3980
5050
21286
Котел ДЕ-16-14 ГМО газ,
мазут
16 1,3(13) 194 93/90,08 8655
5210
6050
20743
Котел ДЕ-16-14-225 ГМО газ,
мазут
16 1,3(13) 225 91,2/89,86 8655
5205
6050
22110
Котел ДЕ-16-24 ГМО газ,
мазут
16 2,3(23) 221 93/90,08 8655
5210
6050
23658
Котел ДЕ-16-24-250 ГМО газ,
мазут
16 2,3(23) 250 91,2/89,86 8655
5205
6050
25250
Котел ДЕ-25-14 ГМО газ,
мазут
25 1,3(13) 194 93,9/91,7 10195
5210
6095
27843
Котел ДЕ-25-14-225 ГМО газ,
мазут
25 1,3(13) 225 92,02/90,89 10195
5315
6095
27400
Котел ДЕ-25-24 ГМО газ,
мазут
25 2,3(23) 221 93,9/91,7 10195
5210
6095
30836
Котел ДЕ-25-24-250 ГМО газ,
мазут
25 2,3(23) 250 92,02/90,89 10195
5315
6095
31430
Котел ДЕ-25-15-270 ГМО газ,
мазут
25 1,4(14) 275 93,43/90,95 10195
5375
6120
29199
Котел ДЕ-25-24-380 ГМО газ,
мазут
25 2,3(23) 380 91,33/89,92 10195
5210
6095
32756

Существенным отличием этих котлов является то, что они комплектуются современным вспомогательным оборудованием:

  • горелочные устройства плавного регулирования нагрузки
  • центробежные питательные насосы (Германия, Италия)
  • микропроцессорная система управления и защиты
  • отсечные газовые клапаны и датчики давления (Германия)

Применение надёжного вспомогательного оборудования позволяет гарантировать экономичную работу котлов на всех режимах нагрузки, а также надёжность и безопасность при эксплуатации.



КОМПЛЕКТАЦИЯ КОТЛОВ ДЕ

Тип котла

Комплектующее оборудование

Эконом, чуг. стальн.; воздухоподогреват.

Вентилятор

Дымосос

Топочное устройство

Котел ДЕ-4-14 ГМО

Экономайзер ЭБ2 94И ( БВЭС-1-2)

ВДН-8/1500

ДН-9/1000

Горелка ГМ-2,5

Котел ДЕ-4-14-255 ГМО

Экономайзер ЭБ2 94И (БВЭС-1-2)

ВДН-8/1500

ДН-9/1000

Горелка ГМ-2,5

Котел ДЕ-6.5-14 ГМО

Экономайзер ЭБ2 142И (БВЭС-II-2)

ВДН-9/1500

ДН-11,2/1000

Горелка ГМ-4,5

Котел ДЕ-6.5-14-255 ГМО

Экономайзер ЭБ2 142И (БВЭС-II-2)

ВДН-9/1500

ДН-11,2/1000

Горелка ГМ-4,5

Котел ДЕ-10-14 ГМО

Экономайзер ЭБ2 236И(БВЭС-111-2)

ВДН-10/1000

ДН-10/1500

Горелка ГМ-7

Котел ДЕ-10-14-255 ГМО

Экономайзер ЭБ2 236И (БВЭС-111-2)

ВДН-10/1000

ДН-10/1500

Горелка ГМ-7

Котел ДЕ-10-24 ГМО

Экономайзер ЭБ2 236И (БВЭС-111-2)

ВДН-10/1000

ДН-10/1500

Горелка ГМ-7

Котел ДЕ-10-24-250 ГМО

Экономайзер ЭБ2 236И (БВЭС-111-2)

ВДН-10/1000

ДН-10/1500

Горелка ГМ-7

Котел ДЕ-16-14 ГМО

Экономайзер ЭБ1 330И (БВЭС-IV-1)

ВДН-9/1500

ДН-11,2/1500

Горелка ГМ-10

Котел ДЕ-16-14-255 ГМО

Экономайзер ЭБ1 330И (БВЭС- IV-1)

ВДН-9/1500

ДН-11,2/1500

Горелка ГМ-10

Котел ДЕ-16-24 ГМО

Экономайзер ЭБ1 330И (БВЭС-IV-1)

ВДН-9/1500

ДН-11,2/1500

Горелка ГМ-10

Котел ДЕ-16-24-250 ГМО

Экономайзер ЭБ-1 330И (БВЭС- IV-1)

ВДН-9/1500

ДН-11,2/1500

Горелка ГМ-10

Котел ДЕ-16-24-380 ГМО

Экономайзер ЭБ1 330И (БВЭС-IV-1)

ВДН-11,2/1500

ДН-12,5/1500

Горелка ГМП-16

Котел ДЕ-25-14 ГМО

Экономайзер ЭБ1 808И (БВЭС-V-1)

ВДН-11,2/1500

ДН-12,5/1500

Горелка ГМП-16

Котел ДЕ-25-14-255 ГМО

Экономайзер ЭБ1 808И (БВЭС-V-1)

ВДН-11,2/1500

ДН-12,5/1500

Горелка ГМП-16

Котел ДЕ-25-15-285 ГМО

Экономайзер ЭБ1 808И (БВЭС-V-1)

ВДН-11,2/1500

ДН-13/1500

Горелка ГМП-16

Котел ДЕ-25-15-270 ГМО

Экономайзер ЭБ1 808И (БВЭС-V-1)

ВДН-11,2/1500

ДН-13/1500

Горелка ГМП-16

Котел ДЕ-25-24 ГМО

Экономайзер ЭБ1 808И (БВЭС-V-1)

ВДН-11,2/1500

ДН-12,5/1500

Горелка ГМП-16

Котел ДЕ-25-24-250 ГМО

Экономайзер ЭБ1 808И (БВЭС- V-1)

ВДН-11,2/1500

ДН-12,5/1500

Горелка ГМП-16

Котел ДЕ-25-24-380 ГМО

Экономайзер ЭБ1 808И (БВЭС-V-1)

ВДН-11,2/1500

ДН-13пр/1500

Горелка ГМП-16

Котел ДЕ-25-14 ГМО (со встроенным экономайзером)

Экономайзер стальной мембранный

ВДН-11,2/1500

ДН-12,5/1500

Горелка ГМП-16

Котел ДЕ-25-24 ГМО (со встроенным экономайзером)

Экономайзер стальной мембранный

ВДН-11,2/1500

ДН-12,5/1500

Горелка ГМП-16



У котлов паропроизводительностью до 4 т/ч диаметр верхнего и нижнего барабанов 700 мм, у остальных - 1000 мм. Расстояние между барабанами соответственно 1700 и 2750 мм (максимально возможное по усло­виям транспортировки блока по железной дороге). Для доступа внутрь барабанов в переднем и заднем днищах каждого из них имеются лазовые затворы. Изготовляются барабаны для котлов с рабочим давлением 1,4 и 2,4 МПа абс из стали 16ГС или 09Г2С и имеют толщину стенки соответственно 13 и 22 мм.

Паровык котлы ДЕ производительностью 1; 4; 6,5 и 10 т/ч выполнены с одноступенчатой схе-мой испарения. В котлах производительностью 16 и 25 т/ч применено двухступенчатое испарение. Во вторую ступень испа­рения вынесена задняя часть экранов топки и часть конвективного пучка, расположен­ная в зоне с более высокой температурой газов. Контуры второй ступени испарения имеют необогреваемую опускную систему.

Пароперегреватель котлов производительностью 6,5 и 10 т/ч выполнен змеевиковым из труб. На котлах производительностью 16 и 25 т/ч пароперегреватель - вертикальный, дренируемый из двух рядов труб.

Поставляются котлы блоком, включающим верхний и нижний барабаны с внутрибарабанными устройствами, трубную систему экранов и конвективного пучка (в случае необходимости - пароперегреватель), опорную раму, изоляцию и обшивку.

В качестве хвостовых поверхностей нагрева котлов применяются стальные или чугунные экономайзеры.

Неподвижными опорами котлов являются передние опоры нижнего барабана. Средняя и задние опоры нижнего барабана подвижные и имеют овальные отверстия для болтов, которыми крепятся к опорной раме на период транспортировки.

Каждый котел ДЕ снабжен двумя пружинными предохранительными клапанами, один из которых является контрольным. На котлах без пароперегревателя оба клапана устанавливаются на верхнем барабане котла и любой из них может быть выбран как контрольный. На котлах с пароперегревателем контрольным клапаном является клапан выходного коллектора перегревателя.

Номинальная паропроизводительность и параметры пара, соответствующие ГОСТ 3619-82, обеспечиваются при температуре питательной воды 100°С при сжигании топлив: природного газа с удельной теплотой сгорания 29300-36000 кДж/кг (7000-8600 ккал/м3) и мазута марок М40 и М100 по ГОСТ 10588-75.

Диапазон регулирования 20-100% от номинальной паропроизводительности. Допускается кратковременная работа с нагрузкой 110%. Поддержание температуры перегрева у котлов с пароперегревателями обеспечивается в диапазоне нагрузок 70-100%.

Котёл ДЕ-4 может работать в диапазоне давлений 0,7-1,4 МПа. Котёл ДЕ-10; котёл ДЕ-16; котёл ДЕ-25 - в диапазоне давлений 1,8-2,4 МПа без изменения паропроизводительности.

В котельных, предназначенных для производства насыщенного пара без предъявления жестких требований к его качеству, паропроизводительность котлов типа Е (ДЕ) при пониженном до 0,7 МПа давлении может быть принята такой же, как и при давлении 1,4 МПа.

Для котлов типа Е (ДЕ) пропускная способность предохранительных клапанов соответствует номинальной производительности котла при давлении не ниже 0,8 МПа абс.

Нормы качества питательной воды и па­ра должны соответствовать требованиям регламентируемым Правилами Госгортехнадзора России.

Солесодержание котловой воды в первой ступени испарения котлов без пароперегре­вателя должно быть не более 3000 мг/кг, для котлов с пароперегревателем - не более 2000 мг/кг. Солесодержание котловой воды второй ступени испарения должно быть не более 4500 мг/кг.

Средний срок службы котлов между ка­питальными ремонтами при числе часов использования установленной мощности 2500 ч/г - 3 года, средний срок службы до списания не менее - 20 лет.
