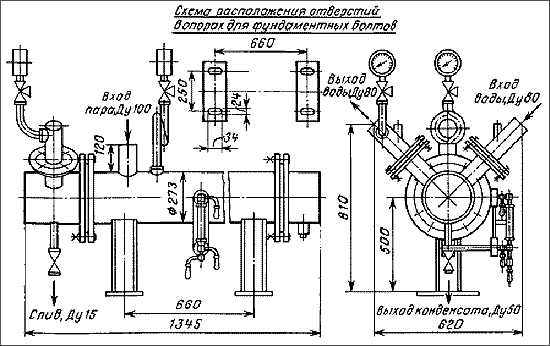

Греющий пар поступает в межтрубное пространство, разделенное горизонтальной перегородкой на две части, благодаря чему имеет два хода. Нагреваемая вода движется по трубам трубной системы и за счет перегородок в передней и задней крышках имеет четыре хода. Коррозионно-стойкие латунные теплообменные трубки повышают надежность работы подогревателя. Указатель уровня жидкости позволяет визуально наблюдать за уровнем конденсата в трубной системе, а термодинамический конденсатоотводчик служит для постоянного его отвода.
