Горелки мазутные РМГ-1, РМГ- 2, РМГ-3

Горелки мазутные РМГ-1, РМГ- 2, РМГ-3


Горелки мазутные РМГ-1, РМГ- 2, РМГ-3

Горелки РМГ-1; РМГ-2; РМГ-3 предназначены для сжигания мазута, горелки РМГ-1 п; РМГ-2 п; РМГ-З п для сжигания легкого жидкого топлива (дизельного, печного, бытового) или мазута в топках котлов типа Е и КВ-ГМ соответствующей тепловой мощности. На базе форсунок P-200м и P-300м с 2009 года выпускаются ротационные горелки РМГ-1м; РМГ-2м; РМГ-3м третьего поколения с улучшенными характеристиками по сравнению с ранее выпускаемыми горелками РМГ-1 п ; РМГ- 2 ; РМГ- 2 п ; РМГ-З ; РМГ- З п.

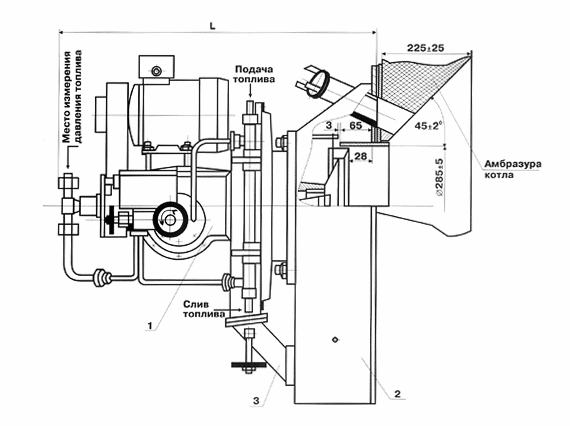

Общий вид горелок типа РМГ

1. Ротационная форсунка; 2. Воздушный короб; 3. Патрубок первичного воздуха

Конструктивно мазутные горелки РМГ-1; РМГ-2; РМГ-3; РМГ-1 п; РМГ-2п; РМГ-Зп представляют собой ротационные форсунки (соответственно) Р-200; Р-200п; Р-300; Р-300п установленные на воздушные короба.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК РМГ
Наименование параметров
РМГ-1, РМГ-1 п
РМГ-2, РМГ-2п
РМГ-3, РМГ-Зп
1
Номинальная тепловая мощность, МВт
1.1+0.11-0.05
2.2+0.22-0.11
3.5+0.35-0.17
2
Коэффициент рабочего регулирования, не менее
3
4
4
3
Номинальное давление жидкого топлива, (за блоком клапанов), кПа
16±3,2
26±5.2
80±10
4
Номинальный расход жидкого топлива при QсH=40,53 МДж/кг (9680 ккал/кг), кг/ч
98
196
310
5
Кинематическая вязкость жидкого топлива перед горелкой мм2/сек, не более
44
6
Температура воздуха перед горелкой, °С
От 10 до 40
7
Электродвигатель форсунки:
- потребляемая мощность, кВт, не более
- частота вращения (синхронная),
мин -1
- номинальное напряжение питания, 3 фазы, 50 Гц, В

1.5
3000
380

8
Номинальное напряжение питания электромагнитов привода заслонки и блока клапанов (50 Гц), В
220
9
Габаритные размеры, мм, не более - длина х ширина х высота
735x680x760
755x720x870
10 Масса, кг
150
126
11 Топливо Мазут ГОСТ 10585-75
Топливо дизельное ГОСТ 305-82
Топливо печное бытовое ТУ 38-101656-87
Примечание:
Значения параметров даны:
- при разрежении в топке котла 20±10 Па;
- при температуре воздуха 20°С
Форсунки ротационные Р-200, Р-200п, Р-300, Р-З00п

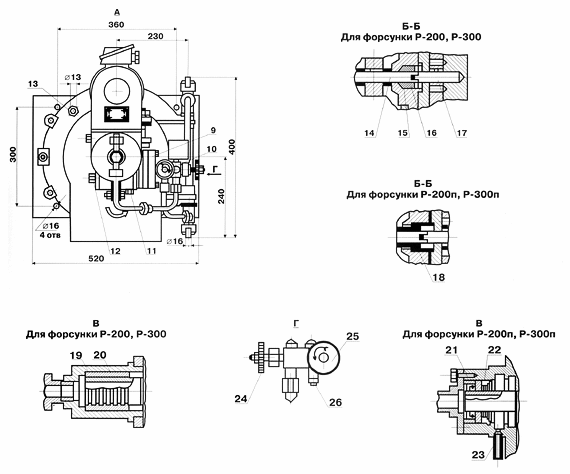

Ротационная форсунка Р-200; Р-200п; Р-300; Р-З00п состоит из:
электродвигателя (1) вентилятора(2) монтажной плиты (3) полого вала(4) на конце которого внутри корпуса (5) установлен распыливающий стакан (6). Вал форсунки (4) механически связан с червяком редуктора (7) и приводится в движение от электродвигателя с помощью ременной передачи (8). Топливный насос (9) механически связан с редуктором, и по трубопроводам через блок клапанов (10) подает топливо в вал форсунки (4). Для смены масла в редукторе служат пробки (11) и (12).
1. Электродвигатель; 2. Вентилятор; 3. Монтажная плита; 4. Вал форсунки; 5. Конфузор; 6. Распыливающий стакан; 7. Редуктор; 8. Ременная передача; 9. Насос; 10. Блок клапанов; 11 и 12. Пробки; 13. Штуцер; 14. Валик редуктора; 15. Набивка; 16. Зажимная гайка; 17. Валик насоса; 18. Манжета; 19. Корпус; 20. Втулка; 21. Манжета; 22. Кольца; 23. Трубка; 24. Регулятор давления; 25. Ручной регулятор подачи; 26. Винт регулировочный.



Форсунка ротационная Р-200м и форсунка Р-300м (жидкотоппивная часть горелок РМГ-1м ; РМГ-2м: РМГ- Зм; РГМГ-1М ; РГМГ-2м; РГМГ-Зм) предназначены для сжигания мазута, печного, дизельного топлива в паровых и водогрейных котлах мощностью от 1 до 3,5 МВт.
3а счет оригинальных технических решений значительно улучшены показатели сжигания топлива, снижены весовые характеристики и габаритные размеры по сравнению с ранее выпускаемыми аналогами Р-200; Р-200п; Р-300 ; P-З00п и полностью взаимозаменяема с ними. Форсунки Р-200м и Р-300м работают как в ручном, так и в автоматическом режиме , при этом форсунки адаптированы для любых систем автоматики.

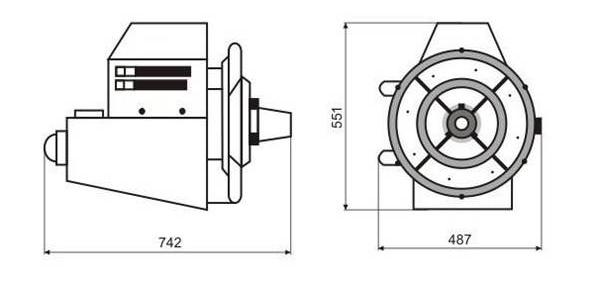

Форсунки ротационные Р-200м, Р-З00м

Форсунки Р-200м и Р-300м унифицируют модельный ряд горелочных устройств, совершенствует их конструкцию , повышает надежность в эксплуатации, снижает зависимость от вида топлива , расширяет возможн ость эксплуатации в различных режимах , повышает срок эксплуатации, упрощает ремонтные работы и снижает затраты на их произвожство, снижает затраты на электроэнергию. Предагаемые горелки РМГ- 1 м ; РМГ-2м; РМГ-Зм имеют оригинальное устройство плавного регулирования и адаптированы для любых систем автоматики отечественного и зарубежного производства.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК РГМГ НА БАЗЕ ФОРСУНОК Р-200М, Р-300М
Наименование показателей РМГ-1м РМГ-2м РМГ-3м
1 Номинальная тепловая мощность горелки , МВ 1,1 2,3 3,6
2 Коэффициент рабочего регулирования горелки, не менее 4
3 Номинальное давление жидкого топлива, (за блоком клапанов), Мпа 0,15 0,2 0,3
4 Номинальный расход жидкого топлива при Q CH=40,53 МДж/кг (9680 ккал/кг) , кг/ч 98 196 310
5 Кинематическая вязкость жидкого топлива перед горелкой мм2/сек, не более 44
6 Температура воздуха перед горелкой, 0С от 10 до 40
7 Электродвигатель форсунки :
- потребляемая мощность, кВт, не более
- частота вращения (синхронная). мин-1
- номинальное напряжение питания , 3 фазы, 50 ГЦ , В
1,1 3000 380
8 Габаритные размеры, мм, не более
длина х ширина х высота
742х487х551
9 Масса, кг 50
10 Топливо
Мазут ГОСТ10585-75
Топливо дизельное ГОСТ 305-82
Топливо печное бытовое ТУ 38-101656-87
11 Значения параметров даны :
- при разрежении в топке котла 20± 10 Па ;
- при температуре воздуха 200С

В комплект поставки горелок РМГ-1 м ; РМГ-2м ; РМГ-Зм входят: форсунка Р-200м, Р-300м; воздухонаправляющий короб; патрубок; счетчик расхода топлива (по желанию заказчика). Форсунки Р-200м и Р-300м могут поставляться отдельно взамен форсунок Р-200 , Р-200п , Р-300 , Р-300п.

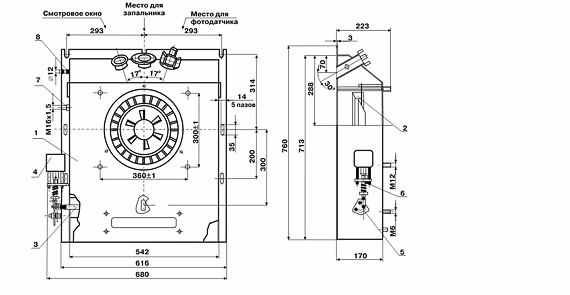

Общий вид воздушного короба для РМГ-1, РМГ-1 п, РМГ-1м, РМГ-2, РМГ-2п, РМГ-2м

1.Корпус короба; 2. Завихритель; 3. Заслонка; 4. Электромагнит; 5. Сектор; 6. Винт регулировочный; 7. Штуцер; 8. Ниппель

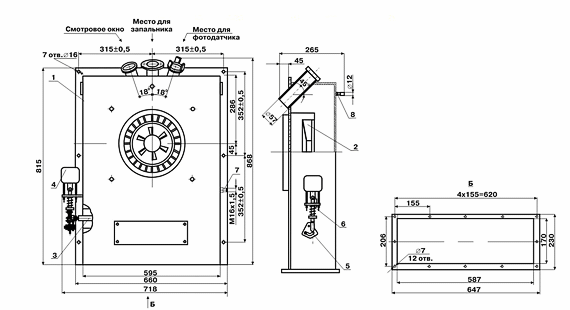

Общий вид воздушного короба для РМГ-3, РМГ-Зп, РМГ-3м
1.Корпус короба; 2. Завихритель; 3. Заслонка; 4. Электромагнит; 5. Сектор; 6. Винт регулировочный; 7. Штуцер; 8. Ниппель
