Подогреватели водоводяные ВВП

Подогреватели водоводяные ВВП


Подогреватели водоводяные ВВП

Подогреватель предназначен для применения в системах отопления и горячего водоснабжения зданий и сооружений различного назначения. В качестве поверхности теплообмена используются гладкие и профилированные трубки диаметром 16 x 1 мм. Подогреватели изготавливаются с диаметром корпуса секций 57-325 мм, длиной секций 2 и 4 м. Рабочее давление 1 МПа (10 кгс/см 2 ). Максимальная температура теплоносителя 150°С.

Секция состоит из корпуса 1, изготовленного из бесшовной трубы с приваренными к ней стальными трубными досками 2 и пучка латунных трубок 3, диаметром 16х1 мм. Нагреваемая вода движется по трубам. Присоединение водоводяного подогревателя к трубопроводу производится при помощи переходов 4. Давление греющей и подогреваемой воды не более 10 кгс/см 2 . Максимальная температура греющей воды 150°С. Подогреватели изготавливаются разборные одно и многосекционные. Секции соединяются между собой калачами 5.

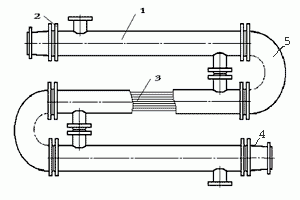

Рис. 1 Схема водоводяного подогревателя

Подогреватели изготавливаются разборные одно и многосекционные. Секции соединяются между собой калачами на болтах. Секция состоит из корпуса 1 , изготовленного из бесшовной трубы с приваренными к ней стальными трубными досками 2 и пучка латунных трубок 3 (по желанию Заказчика трубки могут быть выполнены из нержавеющей стали), диаметром 16х1 мм. Нагреваемая вода движется по трубам. Присоединение водоводяного подогревателя к трубопроводу производится при помощи переходов. Давление греющей и подогреваемой воды не более 10 кгс/см 2 . Максимальная температура греющей воды 150°С.

Расшифровка на примере подогревателя ВВП 06х89х4000-5:
ВВП - водоводяной подогреватель;
06 - номер подогревателя;
89 - диаметр подогревателя (мм);
4000 - длина трубок (мм);
5 - число секций.

Тип подогревателя Поверхность нагрева одной секции, м 2 Длина подогревателя, L мм Масса одной секции, кг
ВВП 01х57х2000 0,37 2220 32,2
ВВП 02х57х4000 0,75 4220 45,2
ВВП 03х76х2000 0,65 2300 43
ВВП 04х76х4000 1,31 4300 61,6
ВВП 05х89х2000 1,11 2340 55,2
ВВП 06х89х4000 2,24 4340 80,4
ВВП 07х114х2000 1,76 2424 76,5
ВВП 08х114х4000 3,54 4434 114
ВВП 09х168х2000 3,4 2620 136
ВВП 10х168х4000 6,9 4620 207
ВВП 11х219х2000 5,89 2832 213
ВВП 12х219х4000 12 4832 322
ВВП 13х273х2000 10 3032 304
ВВП 14х273х4000 20,3 5032 487
ВВП 15х325х2000 13,8 3232 413
ВВП 16х325х4000 28 5232 663
