ЗЗУ включается в общую схему автоматики котла или работает самостоятельно.
Модификации ЗЗУ приведены в таблице №1, основные параметры и характеристики ЗЗУ в таблице №2, варианты комплектации в таблице №3.
Таблица 1. Типы ЗЗУ |
| тип |
Принцип контроля наличия пламени |
| 33У-3 |
Контроль запального факела при помощи ионизационного датчика. |
| 33У-4 |
Раздельный контроль основного и запального факелов при помощи фото и ионизационного датчиков. |
| 33У-6 |
Совместный контроль основного и запального факелов при помощи фотодатчика. |
| 33У-7 |
Контроль наличия пламени в топке при помощи фотодатчика. |
|
|
|
| Таблица 2. Основные параметры и характеристики ЗЗУ |
| № |
Наименование показателей |
Значение |
| 1 |
Напряжение питания (50 Гц), В |
220+0.22-0.33 |
| 2 |
Продолжительность включений источника высокого напряжения за время 1 мин., %: |
25 |
| 3 |
Присоединительное давление газа, кПа, не более |
400 |
| 4 |
Расход газа, кг/ч, не более |
8 |
| 5 |
Длина факела запальника при максимальной тепловой мощности, мм, не менее |
800 |
| 6 |
Время срабатывания устройства контроля (сигнализатор горения и соответствующий датчик) , секунд, не более
- при появлении факела
- при погасании факела |
1
2
|
| 7 |
Топливо |
Газ природный
ГОСТ 5542-87 Газ сжиженный
ГОСТ 20448-90 |
| 8 |
Масса отдельных узлов, кг, не более:
- запальника длиной 1000 мм
- ионизационного датчика (для запальника L=1000 мм)
-сигнализатора горения
- источника высокого напряжения
- фотодатчика
|
2,2
1,8
2,0
0,25
0,8
|
|
|
|
| Таблица 3. Варианты комплектации ЗЗУ |
| Сборочная единица |
ЗЗУ-3 |
ЗЗУ-4 |
ЗЗУ-6 |
ЗЗУ-7 |
|
Ствол запальника |
1 |
1 |
1 |
2 |
|
Сигнализатор горения |
1 |
2 |
1 |
1 |
|
Фотодатчик |
- |
1 |
1 |
2 |
|
Источник высокого напряжения |
1 |
1 |
1 |
2 |
|
Датчик ионизационный |
1 |
1 |
- |
- |
|
Клапан электромагнитный |
1 |
1 |
1 |
2 |
|
Фланец исп. 1 |
- |
- |
1 |
2 |
|
Фланец исп. 2 |
- |
1 |
- |
- |
|
Фланец исп. 3 |
1 |
- |
- |
- |
|
Хомут
|
1 - 4* |
1 - 4* |
- |
- |
|
*- в зависимости от длины запальника |
|
|
|
| Оптимальный расход газа для запальника должен быть в пределах 1,5...4 кг/час, расходная характеристика запальника, в зависимости от давления газа и диаметра дроссельной шайбы, приведена на диаграмме "Расходные характеристики запальника". |
|
|

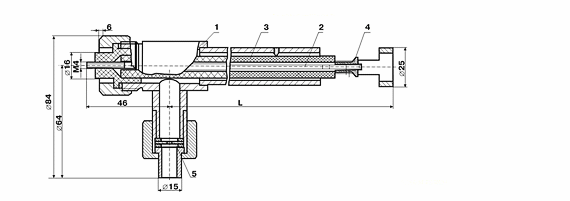

| Запальник |
 |
1. Корпус; 2. Электрод центральный; 3. Изолятор керамический; 4. Электрод; 5. Шайба дроссельная
* - Запальники изготавливают длиной (L): 350, 500, 700, 1000, 1500, 2000, 2500, 3000, 3500, 4000, 4500, 5000 мм
** - При использовании ИВН-2 применить переходник (навинчивающийся на центральный электрод запальника)
|
|
|
| Схема установки переходника на запальник |
 |
1. ИВН-2;
2. Переходник;
3. Запальник
|
|
|

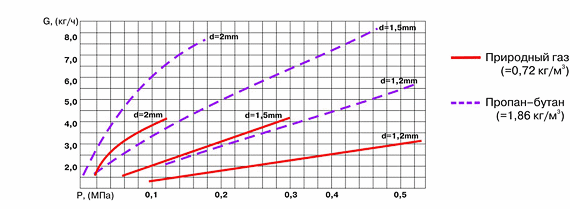

| Расходные характеристики запальника |
 |
|
|

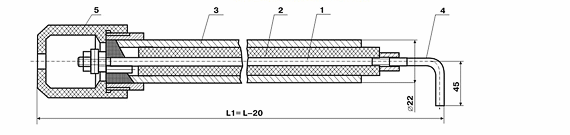

| Ионизационный датчик |
 |
| 1. Стержень; 2. Изолятор керамический; 3. Ствол; 4. Электрод; 5. Колпак |
|

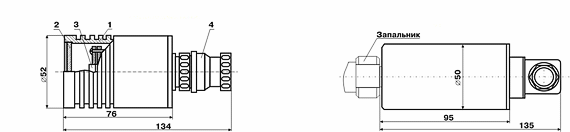

| Фотодатчик |
|
Источник высокого напряжения ИВН-3 |
 |
1. Корпус; 2. Стекло; 3. Фото резистор;
4. Разъем
|
|
|
|
| Габаритные и установочные размеры сигнализатора горения. |
|
Фланец, исполнение 1
(для установки запальника). |
 |
|
 |
|
|
|
Фланец, исполнение 2
(для установки запальника с
ионизационным датчиком). |
|
Фланец,исполнение 3
(для установки запальника с
ионизационным датчиком
для котлов под наддувом). |
 |
|
|
|
| Схема установки ЗЗУ-7 с горелками ГМГм на котлы ДКВр. |
|
| Типоразмер котла |
Типоразмер горелки |
Количество горелок |
А |
Б |
В |
Г |
|
ДКВр-2,5-13 |
ГМГ 1,5м |
2 |
250 |
123 |
50 |
250 |
|
ДКВр-4-13 |
ГМГ-2м |
2 |
250 |
150 |
60 |
270 |
|
ДКВр-6,5-13 |
ГМГ-4м |
2 |
320 |
200 |
80 |
380 |
|
ДКВр-10-13 |
ГМГ-5м |
2 |
320
|
200 |
80 |
380 |
|
|
